FSB系列氟塑料合金離心泵
產品分類：氟塑料泵
口徑（進口/出口）：25～100mm
流量范圍：3.6～100m3/h
揚程范圍：15～55m
一、產品概述：
FSB型氟塑料合金離心泵泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，
泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質。其具有結構緊湊合理、耐強腐蝕、密封性能?chē)?yán)密、工作穩定、噪聲低、機械強度高、無毒素分解、維修方便、流道光滑等優點。不易跑、冒、滴、漏，產品廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
二、技術參數：
流量：3.6～100m3/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
口徑：25～100mm；
適用溫度：-20℃～

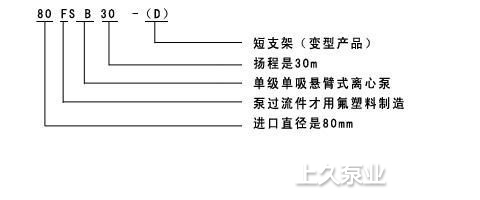

三、型號意義：
四、結構圖
序號 |
名稱 |
序號 |
名稱 |
1 |
泵體 |
8 |
油蓋 |
2 |
葉輪 |
9 |
油鏡 |
3 |
后蓋 |
10 |
軸承 |
4 |
壓蓋 |
11 |
軸承壓蓋 |
5 |
密封件 |
12 |
聯軸器 |
6 |
支架 |
13 |
吊緊螺栓 |
7 |
泵軸 |
|
|
五、使用與注意事項
六、拆卸與安裝
按拆卸的相反順序?qū)⒚芊饧⻊?dòng)環、靜環、后蓋、壓蓋、葉輪、泵體等裝上緊定螺栓。。
七、故障與排除
|
故障 |
原因 |
解決方法 |
|
打不出液體 |
1、吸入管內有空氣.迸口阻塞 2、吸上高度太高 3、要求揚程大于泵揚程 4、排出管過細.管路損失過大 5、反轉 |
1、清理管路，排凈空氣 2、降低泵安裝高度 3、更換揚程大的泵 4、換口徑與泵口等大的輸出管 5、改變方向 |
|
流量不足 |
1、葉輪損壞 2、密封件損壞 3、數不足 4、進口管過細 5、出口管彎頭過多，阻力過大 |
1、更換新葉輪 2、換密封件 3、增加轉數 4、按規定重裝管道 5、重新合理安排管路 |
|
揚程不足 |
1、輸送介質中含有氣體或介質粘度過大 2、葉輪和葉片損壞 3、轉數不足 |
1、降低介質粘度或增加注灌壓力 2、更換葉輪 3、增加轉數 |
|
軸端滲漏 |
1、機械密封卡環過松 2、軸端卡環過渡尺寸間隙太大 |
1、旋緊卡壞兩只內六角螺釕 2、將泵拆卸,軸、卡擋繞F4生料帶薄膜數圈.緊配合.螺栓旋緊 |
|
密封泄漏嚴重 |
1、密封元件材料選用不當 2、磨瘵付嚴重磨損 3、動靜環吻不勻 4、磨擦付過大靜環碎裂 |
1、向供泵串位述明介質情況，配適當動靜環 2、更換磨損另件.并調整彈簧壓力，減少磨損 3、密封組合體松卡環鏍栓重新調正位置 4、整泵拆卸.換靜環按要求裝密封組合件與軸垂直度誤差<0.10 |
|
泵內有雜音或泵振動 |
1、泵軸與電機軸不同心 2、流量超過使用范圍產生氣蝕 3、泵產生氣蝕 4、電動機與軸承磨損 |
1、校正泵軸中心 2、選用適當?shù)谋眯?按泵使用范圍運轉 3、降低介質的溫度或增加灌注壓力 4、清洗或更換軸承 |
