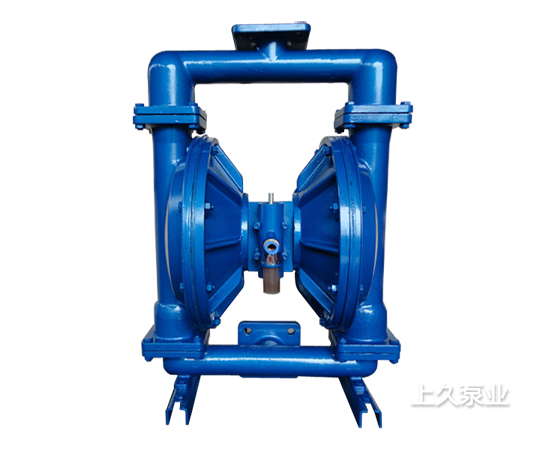

QBY型氣動隔膜泵（第一代氣動隔膜泵）
產品分類：隔膜泵
口徑（進口/出口）：10-100(mm)
流量范圍：0-30(m3/h)
揚程范圍：0-60(m)
詳細信息：（點擊以下標題獲得）
一、性能簡介
QBY型氣動隔膜泵是我公司面市的第一代氣動隔膜泵，采用壓縮空氣為動力源，適用于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體的輸送。
QBY型氣動隔膜泵能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的功能。
二、產品特點
1、不需灌引水，清水吸程可達7M，揚程達50M，出口壓力≥6kgf/cm2。
2、流動寬蔽，通過性能好，允許通過大顆粒，直徑達10mm，抽送泥漿、雜質時，對泵磨損甚微。
3、揚程、流量可通過氣閥開度實現調節。（氣壓調節在1-7kg/cm2之間)。
4、該泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不易向外泄漏。
所以抽送有毒，易揮發或腐蝕性介質時，不易造成環境污染和危害人身安全。
5、不必用電，在易燃、易爆場所使用安全可靠。
6、可以浸沒在介質中工作。
7、使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地?zé)o介質運行或突然停機，泵也不會因此而損壞。
8、結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
9、可輸送較粘的液體。(粘度在1萬厘泊以下）
10、本泵無須用油潤滑，即使空轉，對泵也無影響。這是該泵一大特點。
三、產品用途
1、化工業：酸、堿、溶劑、懸浮物、分散體系等；
2、石化業：原油、稠油、油脂、泥漿、污泥等；
3、涂料業：樹脂、溶劑、著色劑、油漆等；
4、紡織業：染料化學品、樹脂、膠等；
5、陶瓷業：泥漿、瓷漿、石灰漿、陶土漿等；
6、飲料業：酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等；
7、水處理：石灰漿、軟性沉淀物、污水、化學品、廢水等；
8、造紙業：粘結劑、樹脂、油漆、油墨、顏料、雙氧水等；
9、日化業：洗滌劑、香波、乳液、乳劑、手霜、表面活化劑等；
10、食品業：液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜、動物血等；
11、電子業：溶劑、電鍍液、清洗液、硫酸、硝酸、廢酸、腐蝕性酸、拋光液等；
12、冶金、鑄造和染色業：金屬漿、氫氧化物和炭化物漿、灰塵洗滌漿等；
13、醫藥業：溶劑、酸、堿、植物提煉液、軟膏、血漿等各類藥品料液；
14、建筑業：水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等；
15、汽車業：拋光乳劑、油、冷卻劑、汽車底漆、油乳膠、清漆、清漆添加劑、脫脂液、油漆等；
16、采礦業：煤漿、巖漿、泥漿、砂漿、炸藥漿、潤滑油等；
17、家具業：粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑等。
四、使用條件
1.介質溫度≤100℃
2.動力源為潔凈的壓縮空氣，進氣壓力4-7bar

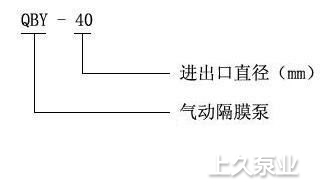

五、型號意義：
六、性能參數
|
型號
Type
|
流量
Flow
(m3/h)
|
揚程
Head
(m)
|
出口壓力
Discharge
Pressure
(bar)
|
吸程
Sucked
Lift
(m)
|
允許通過
顆粒直徑
Max Grain
Diameter
(mm)
|
空氣
消耗量
Max Air
Consumption
(m3/min)
|
供氣
壓力
Max Air Pressure
(bar)
|
進出口尺寸
Inlet and Outlet
|
|
|
絲扣
Threaded
|
法蘭
Flanged
|
||||||||
|
QBY-10
|
0~0.8
|
0~50
|
6
|
≤5
|
≤1
|
≤0.3
|
≤7
|
3/8"
|
|
|
QBY-15
|
0~1
|
0~50
|
6
|
≤5
|
≤1
|
≤0.3
|
≤7
|
1/2"
|
|
|
QBY-25
|
0~2.4
|
0~50
|
6
|
≤5
|
≤2.5
|
≤0.6
|
≤7
|
1"
|
|
|
QBY-40
|
0~8
|
0~50
|
6
|
≤5
|
≤4.5
|
≤0.6
|
≤7
|
11/2"
|
|
|
QBY-50
|
0~12
|
0~50
|
6
|
≤5
|
≤8
|
≤0.9
|
≤7
|
|
50
|
|
QBY-65
|
0~16
|
0~50
|
6
|
≤5
|
≤8
|
≤0.9
|
≤7
|
|
65
|
|
QBY-80
|
0~24
|
0~50
|
6
|
≤5
|
≤10
|
≤1.5
|
≤7
|
|
80
|
|
QBY-100
|
0~30
|
0~50
|
6
|
≤5
|
≤10
|
≤1.5
|
≤7
|
|
100
|
|
單位換算：1L/min=0.06m3/h | 1bar=1kgf/cm2=0.1MPa | 注：以上性能參數為清水測試參數
|
|||||||||
七、可選材質（ 注:★有 ∕ --無）
|
型號
|
可選泵體材質
Available Material of Pump Body
|
可選隔膜材質
Available Material of Diaphragm
|
||||||||||
|
鑄鐵
Cast Iron
|
鑄鋼
Cast
Steel
|
鋁
合金
AL Alloy
|
增強
聚丙烯
RPP
|
偏二氟乙烯
PVDF
|
不銹鋼
Stainless
Steel
|
襯膠
Rubber
Lining
|
襯氟
Fluorin
Lining
|
丁腈
橡膠
NBR
|
氯丁
橡膠
Neoprene
|
聚四氟乙烯
PTFE
|
聚全氟乙烯
FEP
|
|
|
QBY-10
|
★ |
--
|
★
|
★
|
★
|
★
|
--
|
--
|
★
|
★
|
★
|
★
|
|
QBY-15
|
★
|
--
|
★
|
★
|
★
|
★
|
--
|
--
|
★
|
★
|
★
|
★
|
|
QBY-25
|
★
|
--
|
★
|
★
|
★
|
★
|
★
|
★
|
★
|
★
|
★
|
★
|
|
QBY-40
|
★
|
--
|
★
|
★
|
★
|
★
|
★
|
★
|
★
|
★
|
★
|
★
|
|
QBY-50
|
★
|
--
|
★
|
★
|
-- |
★
|
★
|
★
|
★
|
★
|
★
|
★
|
|
QBY-65
|
★
|
--
|
★
|
★
|
--
|
★
|
★
|
★
|
★
|
★
|
★
|
★
|
|
QBY-80
|
★
|
--
|
★
|
★
|
--
|
★
|
★
|
★
|
★
|
★
|
★
|
★
|
|
QBY-100
|
★
|
--
|
★
|
★
|
--
|
★
|
★
|
★
|
★
|
★
|
★
|
★
|
| 隔膜品種 介質種類 | 丁睛橡膠 | 氯丁橡膠 | 氟橡膠 | 聚四氟乙烯 | 食品橡膠 |
| 發煙硝酸 | × | × | △ | △ | |
| 濃硝酸 | × | × | △ | △ | |
| 濃硫酸 | × | × | O | △ | |
| 濃鹽酸 | × | △ | △ | △ | |
| 濃磷酸 | × | △ | △ | △ | |
| 濃醋酸 | × | × | × | △ | |
| 濃氫氧化鈉 | O | O | △ | △ | |
| 無水氨 | △ | △ | △ | △ | |
| 稀硝酸 | × | × | O | △ | |
| 稀硫酸 | △ | △ | △ | △ | |
| 稀鹽酸 | × | O | △ |
九、使用注意事項
十、氣動隔膜泵應用實例
